Схема карбюратора К-151

Схема карбюратора К-151

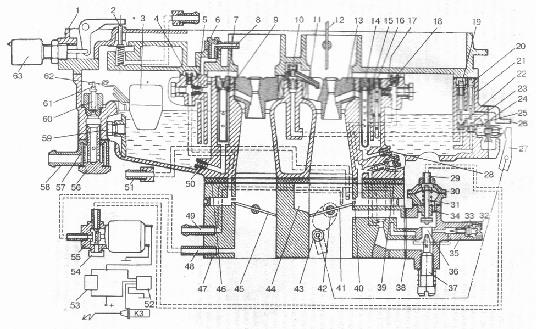

1 – крышка; 2 – клапан разбалансировки поплавковой камеры (только на карбюраторах К-151В); 3 – поплавок; 4 – воздушный жиклёр переходной системы вторичной системы камеры; 5 – топливный жиклёр переходной системы вторичной камеры; 6 – резьбовой винт-держатель распылителя эконостата; 7 – главный воздушный жиклёр вторичной камеры; 8 – распылитель эконостата; 9 – эмульсионная трубка главной дозирующей системы вторичной камеры; 10 – держатель распылителя ускорительного насоса с нагнетательным клапаном; 11 – распылитель ускорительного насоса; 12 – воздушная заслонка; 13 – вставной малый диффузор вторичной камеры с распылителем; 14 – главный воздушный жиклёр первичной камеры; 15 – эмульсионная трубка главной дозирующей системы первичной камеры; 16 – блок топливного и воздушного жиклёров холостого хода с эмульсионной трубкой; 17 – эмульсионный жиклёр системы холостого хода; 18 – второй воздушный жиклёр системы холостого хода; 19 – регулировочная игла на жиклёре дренажного канала ускорительного насоса; 20 – ограничитель хода всасывающего шарикового клапана ускорительного насоса; 21 – корпус карбюратора; 22 – перепускной (дренажный) жиклёр ускорительного насоса; 23 – шарик всасывающего клапана ускорительного насоса; 24 – пружина хода всасывания диафрагмы ускорительного насоса; 25 - диафрагма ускорительного насоса; 26 – крышка диафрагмы ускорительного насоса; 27 – рычаг привода ускорительного насоса; 28 – главный топливный жиклёр первичной камеры; 29 – штуцер клапана ЭПХХ; 30 – диафрагма клапана ЭПХХ; 31 – запорный клапан ЭПХХ; 32 – вставной пластмассовый ограничитель поворота винта "качества"; 33 – винт регулировки состава смеси ("винт качества") на холостом ходу; 34 – разгрузочное поддиафрагменное отверстие в корпусе клапана ЭПХХ; 35 – корпус экономайзера принудительного холостого хода (узел холостого хода); 36 – отверстие регулируемого воздушного канала системы холостого хода; 37 – винт регулировки частоты вращения коленчатого вала двигателя на холостом ходу; 38 – прокладка узла холостого хода; 39 – дополнительный винт регулировки состава смеси на главной топливо подающей ветви системы холостого хода (только на ранних модификациях карбюраторов); 40 – переходное щелевое отверстие системы холостого хода; 41 – дроссельная заслонка первичной камеры; 42 – кулачок привода рычага ускорительного насоса; 43 – ролик рычага ускорительного насоса; 44 – входное окно воздушного канала системы холостого хода; 45 – дроссельная заслонка вторичной камеры; 46 – термоизоляционная наборная прокладка корпуса карбюратора; 47 – корпус дроссельных заслонок; 48 – штуцер отбора разряжения к электромагнитному клапану управления ЭПХХ; 49 – штуцер отбора разряжения к вакуумному регулятору опережения зажигания; 50 – главный топливный жиклёр вторичной камеры; 51 – штуцер отбора разряжения к клапану рециркуляции отработавших газов; 52 – силовая цепь блока управления ЭПХХ; 53 – цепь микропереключателя управления ЭПХХ; 54 – фильтр на вентиляционном штуцере электромагнитного клапана управления ЭПХХ; 55 - электромагнитный клапан управления ЭПХХ; 56 – винт крепления топливных штуцеров поплавковой камеры; 57 – топливный фильтр; 58 – топливный штуцер; 59 – пробка на стенке поплавковой камеры; 60 – запорный клапан поплавкового механизма; 61 – серьга запорной иглы; 62 – язычок поплавка; 63 – электромагнит привода клапана разбалансировки поплавковой камеры (только на карбюраторах К-151В).
