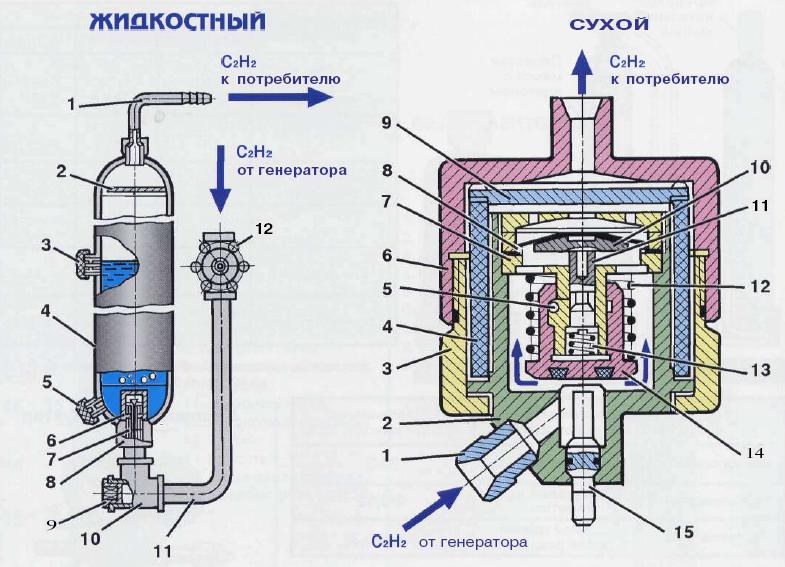

ПРЕДОХРАНИТЕЛЬНЫЕ ЗАТВОРЫ



1. Выходной ниппель
2. Рассекатель
3. Контрольный кран
4. Корпус
5. Пробка
6. Колпачок
7. Шариковый клапан
8. Штуцер
9. Пробка
10. Тройник
11. Газоподводящая труба
12. Вентиль
1. Штуцер
2. Внутренний корпус
3. Гайка нижняя наружного корпуса
4. Пламегасящий элемент
5. Фиксирующие шарики
6. Гайка верхняя наружного корпуса
7. Втулка
8. Мембрана
9. Пламеотбойник
10. Седло
11. Подвижной шток
12,13. Пружина
14. Отсечный клапан
15. Шток



ПРИНЦИП ДЕЙСТВИЯ



Ацетилен от генератора, поступая снизу, поднима-
ет шарик клапана (7), проходит через слой воды
и выходит к потребителю, огибая рассекатель (2)
При обратном ударе под действием давления на
воду шарик клапана (7) закрывает входное отвер-
стие, препятствуя проникновению пламени в аце-
тиленовый генератор



Ацетилен от генератора поступает в затвор через
штуцер (1), пройдя через мембрану (8) и поры
пламегасящего элемента (4), и поступает к потре-
бителю
При обратном ударе ударная волна разрушается
пламеотбойником (9), а пламя гасится в порах
пламегасящего элемента (4)
Под действием давления седло (10) и шток (15)
смещаются вниз, и отсечный клапан (14) закры-
вается, перекрывая доступ ацетилена
